ミニチュア蒸気エンジン
組み立てキット

【手軽に楽しめる本格的スチームエンジン模型　組み立てキット】
今まで、本格的な蒸気エンジン（スチームエンジン）のミニチュア模型作りを楽しむためには、素材からパーツを作るための旋盤、フライス盤などの工作機械類が必要なキットが多く、しかも、金属加工に関しての知識、経験がないと手が出せないモノばかりでした。　興味があっても、なかなか挑戦できなかった方も多いのではないかと思います。このキットは本格的な蒸気エンジン模型・組み立てキットでありながら、特殊な工作機械や工作技術は一切不要で組み立てられる他に類を見ないキットです。

メカ好き工作好きだけどライブスチームを諦めていたビギナーから、エキスパートまで多くの方々に楽しんでいただける、本格的なスチームエンジン組み立てキットです。

【各モデル共通特長】

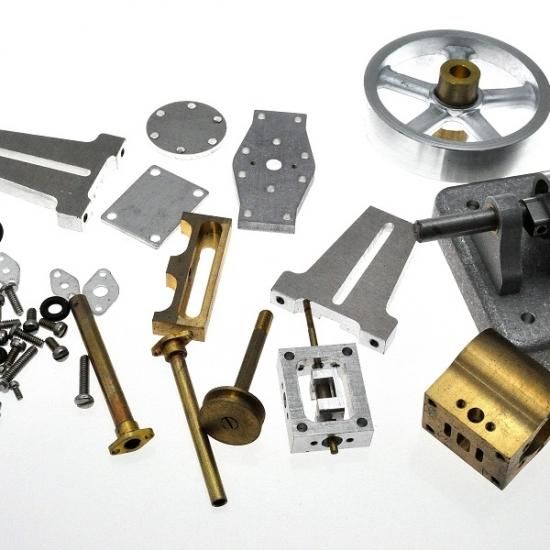

  • ・切断、孔あけ、ネジ切り、など一切不要、パーツはすべて加工済みです。

  • ・厳選したムクの真鍮、アルミニウム、ステンレス、スチールなどの素材から最新鋭のＣＮＣ工作機械などを用いて正確に加工さ　れたパーツを組み立てるキットです。

  • ・旋盤、フライス盤などの工作機械や金属加工に関する専門技術、知識は必要ありません。ドライバー、ヤスリ、ラジオペンチな　どの一般的なハンドツールで組み立てる事ができます。

  • ・蒸気、圧縮空気で実際に動きます。　丁寧な慣らし運転後は５ＰＳＩ（約0.35kg/�屐砲猟祕気�ら回ります。

  • ・パーツ類にバフ仕上げなど手を加えると、さらに素晴らしいエンジンとなりディスプレーモデルとしての魅力も備えています。

  • ・素材はすべて厳選したムクの金属ですので、磨けば磨くほど美しい光沢が得られます。手間隙をたっぷりとかけ鏡面仕上げの　　うっとりとする様なエンジンに挑戦してみてください。

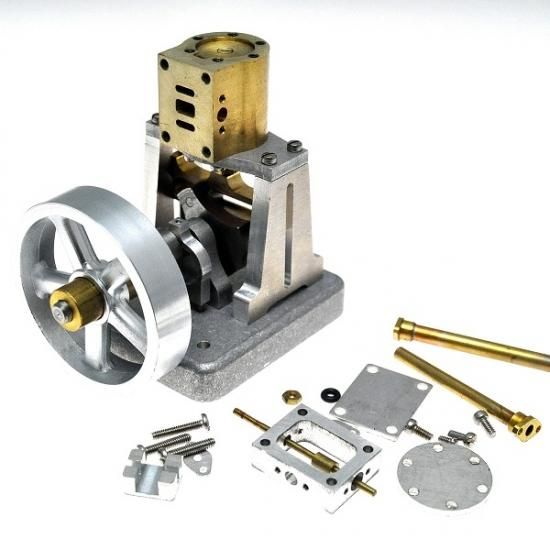

【ＳＣ１Ａ／スコッチヨーク】

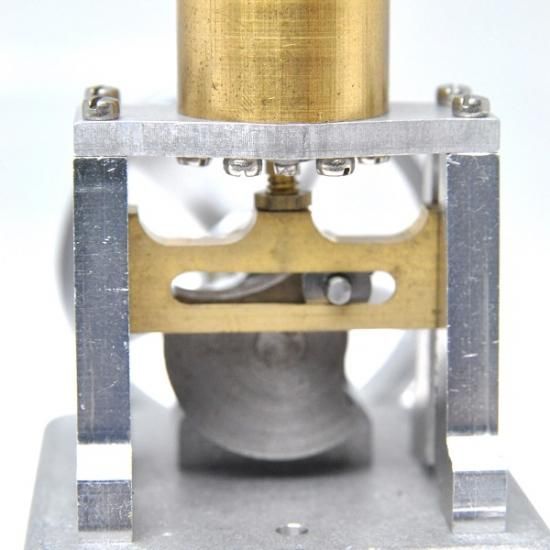

ダブルアクティング（復動式）で上下に動くピストンの動きをスコチヨーク機構でクランクの回転運動に変え回るシンプルで作りやすい蒸気エンジン模型です。
スコッチヨーク機構を用いることにより、シンプルで整備製の良い蒸気エンジンとなるばかりでなく全高を低く抑えることができ船舶模型などでは設置しやすく重心が低くなるなどのメリットがあります。

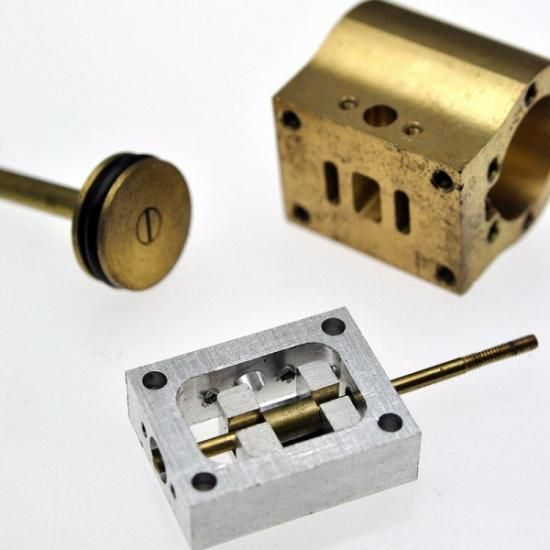

なおリバースギヤはありませんのでエキセントリック（スライドバルブを動かす偏芯カム）とクランクの位相で回転方向を決めます。

ＳＣ１Ａ／諸元
完成時寸法　；　D63�弌。�　W45�弌。�　H68�弌　　　―鼎機　─�210ｇ
ボア　1/2　インチ、　　ストローク　5/8インチ、　　フライホイール径　1インチ1/4
パーツ数　；　約60個、　　専用工具　2個付属、　　参考製作時間　；　4時間
※Made in USA／図、パーツリスト等が豊富な平易な英文マニュアルです。





【ＶＲ１Ａ／シングルバーティカル　スチーブンソン式弁装置付】


蒸気機関車ファンにはお馴染みのスティーブンソン式の回転切替え機構を備えた、シングルバーティカルシリンダーのスチームエンジンです。
2つのエキセントリック（偏心カム）とリンケージを組み合わせ、スライドバルブの動きを変えるスチーブンソン式の機構が手に取るように分かり、レバー操作で回転方向の切替えが簡単に行えます。
慣らし後は５PSIの低圧から動き、２００RPM〜４０００RPM超まで気持ち良く回ります。
特に高速回転域の機械音が魅力的です。

ＶＲ１Ａ／諸元　
完成時寸法　；　D73�弌。�　W81�弌。�　H97�弌　　　―鼎機　─�245ｇ
ボア　1/2　インチ、　　ストローク　5/8インチ、　　フライホイール径　1インチ1/4
パーツ数　；　約90個　　専用工具　４個付属
参考製作時間　；　6時間
※Made in USA／図、パーツリスト等が豊富な平易な英文マニュアルです。









【安心のアフターサービス／極小インチ規格ネジ無償供給】
きちんと調整しブレイクイン（慣らし）を終えたエンジンは低圧でも非常に良く回りますが、運転を繰り返していると熱や振動でネジが緩むことがあります。ネジの緩みはパーツの紛失、変形、破損など思わぬアクシデントの原因となりますので、ブレイクインを終えたら主要なネジはロックタイトなどの緩みを止めを使い組みなおしておくと安心です。



アメリカ製につきネジはインチ規格ですが主要なサイズのネジ類のスペアはほぼストックしておりますのでご安心ください。

万一、組み立て途中、運転中を問わず紛失してしまった際は無償にて供給させていただきます。




在庫完売につきにつき新たな輸入手配（納期２〜３週間）となります。
詳しくはメールにてお問い合わせください。

学校、教育関係者様へのご案内

ＳＣ１Ａ26,400円(本体24,000円、税2,400円)
在庫なし
ＶＲ１Ａ31,900円(本体29,000円、税2,900円)
在庫なし
